Cross Cut Tester


Cross Cut Tester | เครื่องทดสอบการยึดติดผิวสี



Cross Cut Tester™ WAB

Features

The BYK-Gardner Cross-Cut Tester consists of multi-cut tools with 1 cutting edge in its simple version or 6 cutting edges in its round version for longer lifetime.
Standards prescribe the following spaces between two cuts: film thickness up to 2 mils (60 µm) 1 mm cutter spacing film thickness up to 5 mils (120 µm) 2 mm cutter spacing film thickness more than 5 mils (120 µm) 3 mm cutter spacing

Download

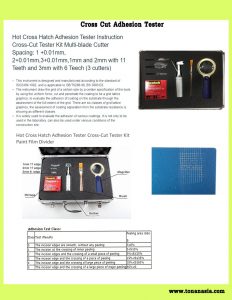

Cross Cut Tester (China)

Features

1.The specimen must be prepared according to ISOR1514 and ISO2828 requirements.
2.The test piece is placed on the tablet hardness sufficient.
3. Handheld Hatch handle, so multi-blade cutter perpendicular to the specimen plane.
4.With uniform pressure, steady approach does not vibrate and 20-50mm / S cutting speed cutting program.
5.The specimen is rotated 90 degrees on the cutting stroke cuts repeat the above operation, so as to form a lattice graphics.
6.With a soft bristle brush on both sides of the diagonal lattice pattern gently back 5 times, 5 times forward brush specimens.
7.The test at least at three different locations on the test piece is completed,if the test results of three different positions, the experiment should be repeated at more than three positions, all while recording the results.
8.To replace the multi-blade cutter, use a screwdriver blade Loosen the two screws, put the knives, knife blade attached to the handle side of the site, and tighten the screws.

Download

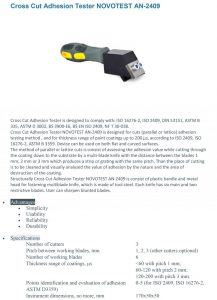

Cross Cut Tester (NOVOTEST)



Features

Cross Cut Adhesion Tester is designed to comply with: ISO 16276-2, ISO 2409, DIN 53151, ASTM B 335, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, NF T 30-038.
Cross Cut Adhesion Tester NOVOTEST AN-2409 is designed for cuts (parallel or lattice) adhesion testing method , and for thickness range of paint coatings up to 200 µs, according to ISO 2409, ISO 16276-2, ASTM B 3359. Device can be used on both flat and curved surfaces.
The method of parallel or lattice cuts is consist of assessing the adhesion value while cutting through the coating down to the substrate by a multi-blade knife with the distance between the blades 1 mm, 2 mm or 3 mm which produces a strip or grating with the same pitch. Than the place of cutting is to be cleaned and visually analysed the value of adhesion by the nature and the area of destruction of the coating.

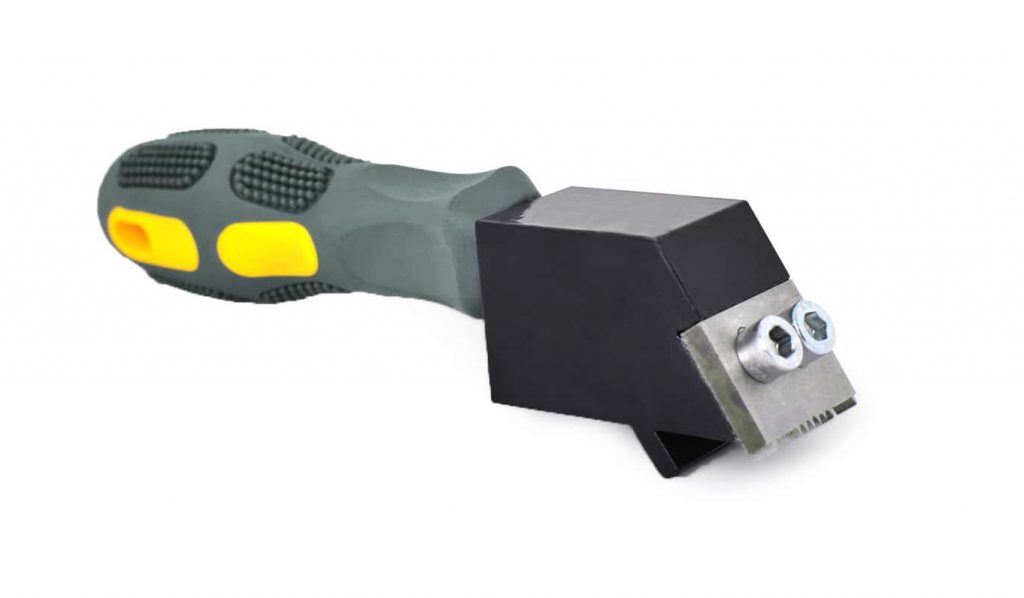

Structurally Cross Cut Adhesion Tester NOVOTEST AN-2409 is consist of plastic handle and metal head for fastening multiblade knife, which is made of tool steel. Each knife has six main and two restrictive blades. User can sharpen blunted blades.

Download

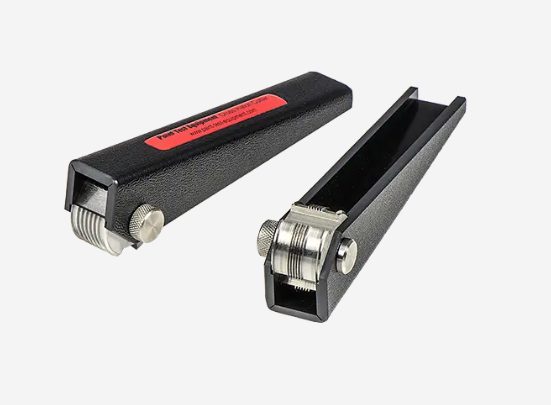

Cross Hatch Cutter (Paint Test Equipment)
cross cut tester
Cross Hatch Cutter, cross cut tester
Features

Cross Hatch Cutter is a multi-blade cutting tool which enables an assessment to be made of the adhesion resistance of coatings to separation from substrates.

The coating thickness determines the Cross Hatch Cutter size used.  The 1mm Cross Hatch Cutter is suitable for coatings under 60 microns. The 2mm Cross Hatch Cutter is suitable for coatings over 60 microns.

Supplied in an industrial Carrying Case with Adhesion Test Tape (60m) and an x3 Illuminated Magnifier.

Compliant to ISO 2409 and ISO 16276-2.

cross cut

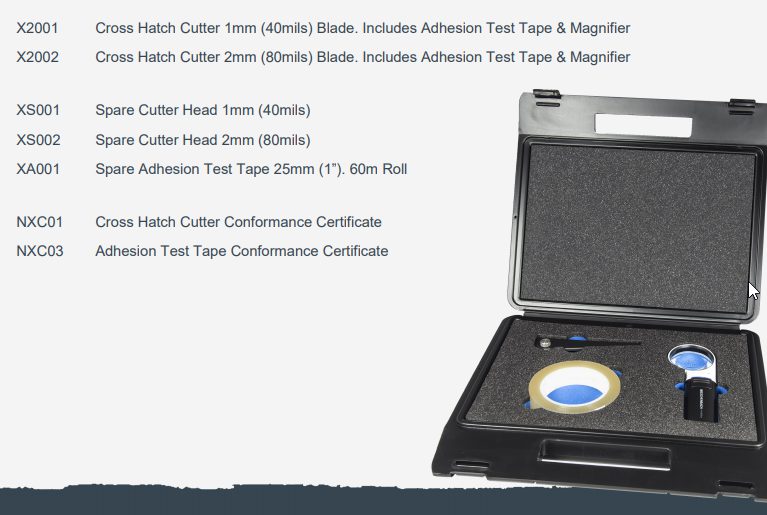

Cross Hatch Cutter code
Download

Clip Video รีวิวการใช้งาน

credit: http://video.plasmapin.com/gitterschnitt-test-gridcut-test/

Paint adhesion testing

ในอุตสาหกรรมที่มีการเคลือบ พ่น หรือทาสี การทดสอบความยึดติดของสีบนพื้นผิวนั้นมีความสำคัญมาก การทดสอบการยึดเกาะสีมักจะถูกนำมาใช้เพื่อตรวจสอบว่าสีหรือผิวเคลือบนั้น

จะอยู่กับพื้นผิวเพื่อที่จะได้นำมาใช้งานได้ตามความต้องการ มีการทดสอบการยึดเกาะสีที่แตกต่างกัน แบ่งเป็น 3 ประเภท คือ cross-cut test, scrape adhesion และ pull-off test

Cross Cut Testing

เป็นวิธีการในการทดสอบความต้านทานของสีและผิวเคลือบเพื่อแยกออกจากพื้นผิวโดยการใช้เครื่องมือในการตัด

รูปแบบฟัน ขูดเป็นตาข่ายเข้าไปบนผิวเคลือบกับพื้นผิวผ่านอย่างรวดเร็ว การทดสอบสามารถทำได้ด้วยวิธีการนี้

มีการทดสอบ 2 วิธีตาม the ASTM Specification

การทดสอบแบบแรก (Test Method A)
An X-cut is made through the film with a carbide tip tool to the substrate. Pressure-sensitive tape is applied over the cut. Tape is smoothed into place by using a pencil eraser over the area of the incisions. Tape is removed by pulling it off rapidly back over itself as close to an angle of 180º. Adhesion is assessed on a 0 to 5 scale.

[0- Greater than 65% area removed & 5 is 0% area removed]

การทดสอบแบบที่สอง (Test Method B)
A crosshatch pattern is made though the film to the substrate. Detached flakes of coating are removed by brushing with a soft brush. Pressure-sensitive tape is applied over the crosshatch cut. Tape is smoothed into place by using a pencil eraser over the area of the incisions. Tape is removed by pulling it off rapidly back over itself as close to an angle of 180º. Adhesion is assessed on a 0 to 5 scale.

[Method B is not considered to be suitable for coatings thicker than 5 mils]

คำที่เกี่ยวข้อง: เครื่องทดสอบการยึดติดผิวสี เครื่องวัดการยึดเกาะสี โทนัน อาเชีย

Key word: cross cut tester, Paint adhesion testing, byk, wab-5121, wab-5122, wab-5123, wab-5124, wab-5125, wab-5126, wab-5127, wab-5128
